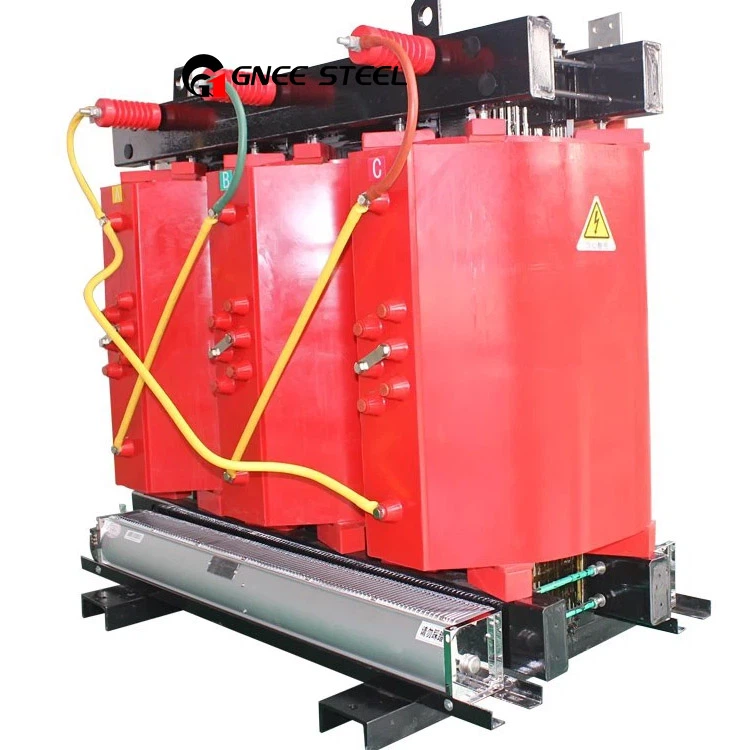

Dry-Type Transformator är en typ av transformator som inte använder ett flytande kylmedium (som olja) mellan lindningarna och kärnan. De använder solida isoleringsmaterial som isoleringspapper och isoleringsplywood för att skapa ett isolerande skikt runt de isolerande lindningarna. Transformatorer av torr typ används ofta i inomhusmiljöer som kommersiella byggnader, industrianläggningar och underjordiska kraftdistributionsstationer, såväl som på platser där vätskeläckage måste förhindras. Följande är arbetsprincipen för transformator av torr typ:
Arbetsprincip för transformator av torr typ:
Isolering och lindning: Lindningarna avtransformatorer av torr typär inslagna med isolerande papper och isolerande plywood för att förhindra elektriska kortslutningar mellan lindningarna och mellan lindningarna och kärnan. Isoleringsmaterial ger den nödvändiga elektriska isoleringen och isoleringen.
Lindningar och järnkärna: Lindningarna på transformatorer av torr typ är lindade på en järnkärna, vilket hjälper till att förbättra magnetfältsöverföringen och förbättra energiomvandlingseffektiviteten. Jämfört med vätskekylda transformatorer kräver lindningarna på transformatorer av torr typ bättre värmeavledningsdesign för att säkerställa att temperaturen inte stiger för högt.
Luftkylning: Eftersom det inte finns något flytande kylmedium, använder torra transformatorer luft för naturlig kylning. Detta innebär att transformatorn måste ha tillräcklig värmeavledningsyta för att överföra den alstrade värmen till den omgivande luften. Vissa transformatorer av torr typ kan också vara utrustade med fläktar eller kanaler för att förbättra kylningen.
Varvförhållande och spänningstransformation: Transformatorer av torr typ fungerar på samma sätt som andra transformatortyper. När en växelström passerar genom ingångslindningen, inducerar det genererade magnetfältet en elektromotorisk kraft i utgångslindningen, varigenom spänningsomvandling uppnås.
Isoleringskrav: Eftersom det inte finns något flytande kylmedium för att ge isolering kräver transformatorer av torr typ användning av isoleringsmaterial och isolerande strukturer för att säkerställa elektrisk isolering mellan lindningar och mellan lindningar och kärnan. Detta hjälper till att förhindra elektriska fel och bränder.
Miljövänliga: Transformatorer av torr typ är mer miljövänliga än vätskekylda transformatorer eftersom de inte skapar risk för vätskeläckage och miljöföroreningar.
